単式・複式ボールタップ/特殊ボールタップ設計製作

ＡＭＫボールタップ　複式ＣＡＣ406（BC）製ボールタップ

仕様

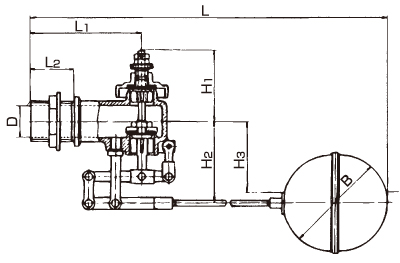

複式２０～４０（ネジ込型）
水位調整型も製作可能

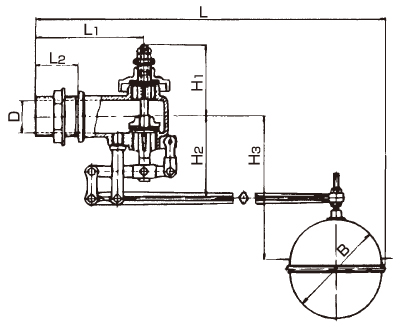

複式５０（ネジ込型）

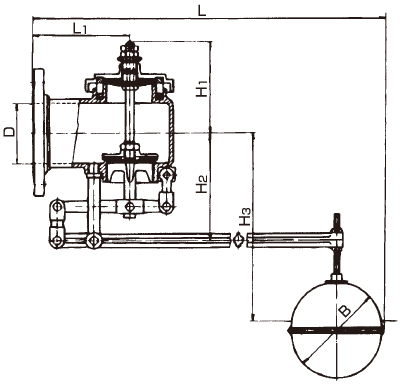

複式６５以上（フランジ型）

特長

本体材料	ＣＡＣ406（ＢＣ）／ＳＣＳ13・14（ＳＵＳ304・316）
適用圧力	0～0.736MPa
最高使用温度	ＣＡＣ406（ＢＣ）（100℃）（耐熱仕様も可） ＳＣＳ13・14（ＳＵＳ304・316）（120℃）
使用流体	上水
フロート材質	銅玉（40℃）、耐熱用銅玉（120℃）、ポリエチレン玉（40℃）、ステンレス玉（120℃）

★耐震型など特別仕様品、サイズ変更等、細かなご要望にお応えします。 ※全製品ねじ込み、（テーパ―ねじ）フランジ対応可能（125、150サイズはフランジのみ）
安心の自社製作	一品ずつ止水・作動検査を行っておりますので確実に作動します。

流量表

寸法表

	給水口径 D（取付ネジ）	ボール径 B	全長 L	高さ H1	高さ H2	本体中心と 止水面との差 H3（約）	ネジ込部を 含む本体中心迄の長さ L1	ネジ込 部分の長さ L2
ネジ込型	13　½	90 Φ	300	／	／	150	61	35
	20　¾	90	350	57	65	85	85	35
	25　1	100	480	66	76	90	106	40
	30　1　¼	115	510	80	80	100	120	45
	40　1　½	115	545	90	100	85	130	50
	50　2	140	520	100	115	225	140	50
フランジ型	65　2　½	165	585	120	140	260	140	フランジ型をご注文の際は、フランジ規格をご指定ください。
	80　3	165	680	140	160	320	150
	100　4	180	810	160	190	390	170
	125　5	240 ※	1,000	200	230	350	205
	150　6	280 ※	1,180	242	257	450	225

※ＳＵＳ玉の240Φ以上は円筒形、銅玉の240Φ以上は貫通型となります。
※製品の仕様は、品質改良の為、予告なく変更する事がございます。
